定观

观测系统定义

观测系统定义是指将地震数据与辅助数据进行道头合并；辅助数据是指描述地震数据属性的数据，通常是文本格式的数据，比如SPS(Shell Processing Support)，班报电子表格及P190等等数据。

GeoEast处理软件进行观测系统定义，完成对数据道头更新，使其具有相应的属性信息，比如炮点及检波点线号、桩号，站号及XY坐标，CMP线号、CMP号及其XY坐标等信息，同时将炮点、检波点、CMP点等相关信息写入数据库当中。

完成观测系统定义的基本步骤主要包括以下六项：

  • 数据加载及检查。
  • 建立正确的炮点表格，检波点表格以及关系文件信息表格。
  • 建立工区网格，一个三维工区需建立一个网格 ；二维工区，每条线需要建立一个独立的网格。
  • 面元化处理，确定网格原点位置，网格大小及面元中心点位于炮检中心的位置。
  • 数据道头更新，将炮检点信息，CMP信息写入相应的道头，并将这三方面的信息写入数据库中。
  • QC 检查观测系统定义是否正确。

数据准备

通过绿山软件对炮点、检波点和关系文件进行整合，从而建观生成SPS文件，具体流程见GeoScribeⅡ绿山软件建观。

定观

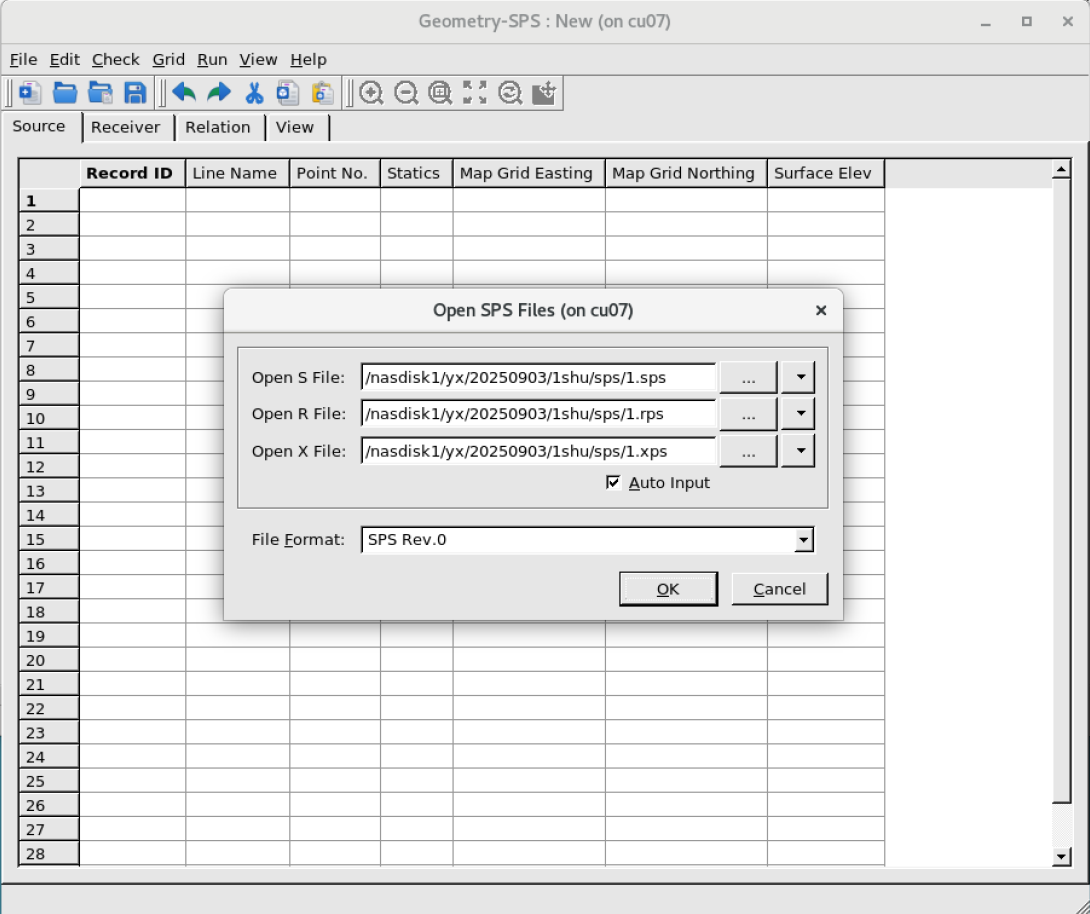

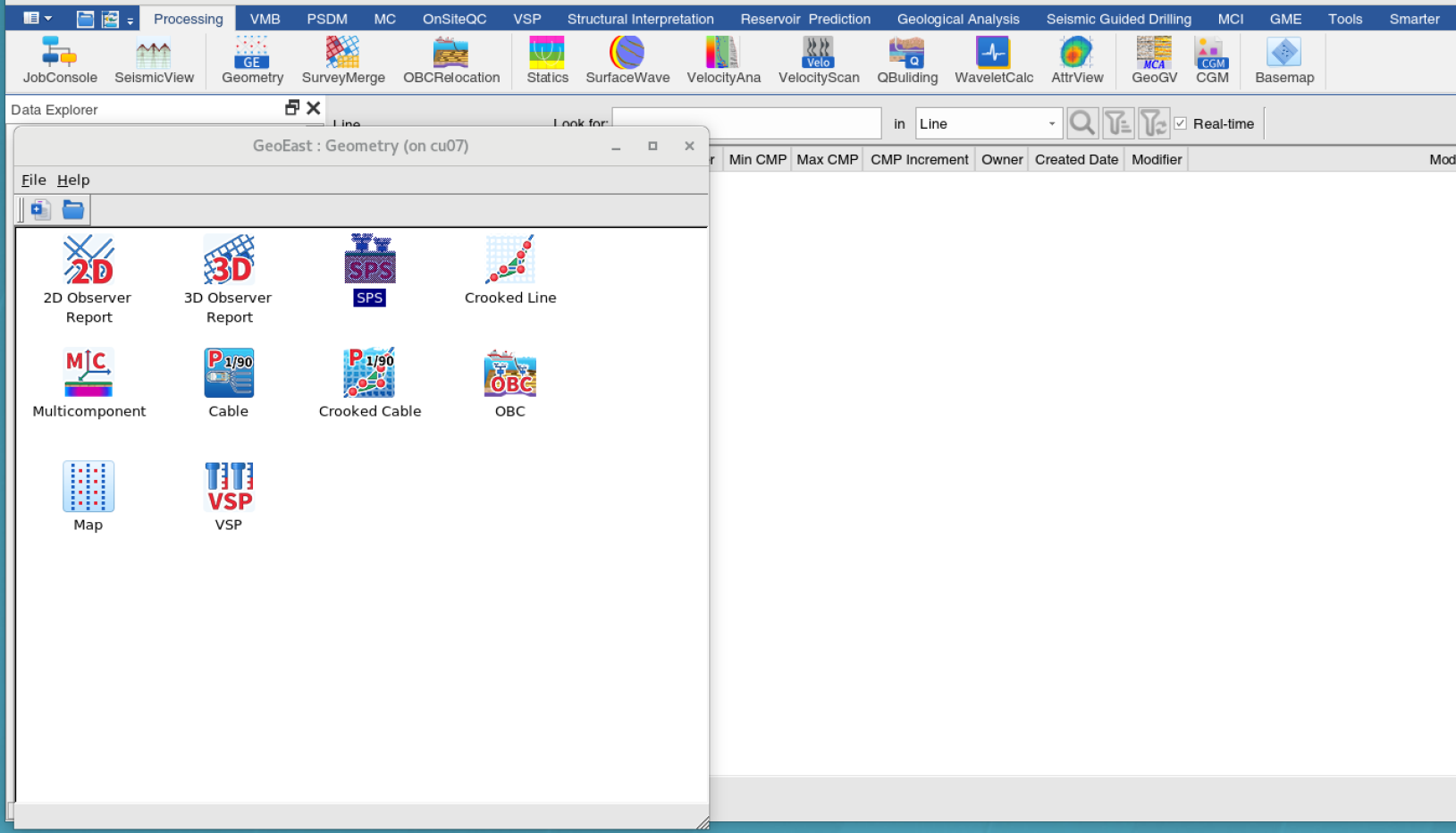

点击选中需要定观的Swath或者Line（未选中的话，后面的流程无法识别会报错），Processing–>Geometry–>SPS打开SPS定义界面，选择File–>Open，选择已经创建好的 .sps 文件，.sps、.rps、.xps文件会自动导入–>OK。

  • Auto Input：当Auto Input选项为选中状态时（缺省状态），文件名处于关联状态，输入其中一个文件名时，另两个文件名同步改变。例如输入炮点文件时，检波点文件和关系文件名也会同步改为相同的文件名（仅后缀不同）。若该选项未选中Auto Input时，则需要分别填入炮点、检波点、关系文件名。
  • 在导入数据的时候，关系文件的Field Record Number默认列范围是8-11，共四位数。但有时候数据的文件号可能是其他位数的数（例如五位）。这种情况下需要手动修改：File Format: Custom…–>Ralation File–>Field Record Number，将其修改为正确的列范围值。

SPS_1.png SPS_2.png

数据导入成功后，可以选择Check–>Batch来检查炮点和检波点之间的关系是否正确，如果准确无误会提示Check completed, noerrors found.。选择Grid–>Gridding–>检查Group1参数无误后–>Get Group2–>Apply–>Save to DB，根据Group1的数据来计算出Group2的数值，应用并保存到数据库中。 SPS_3.png

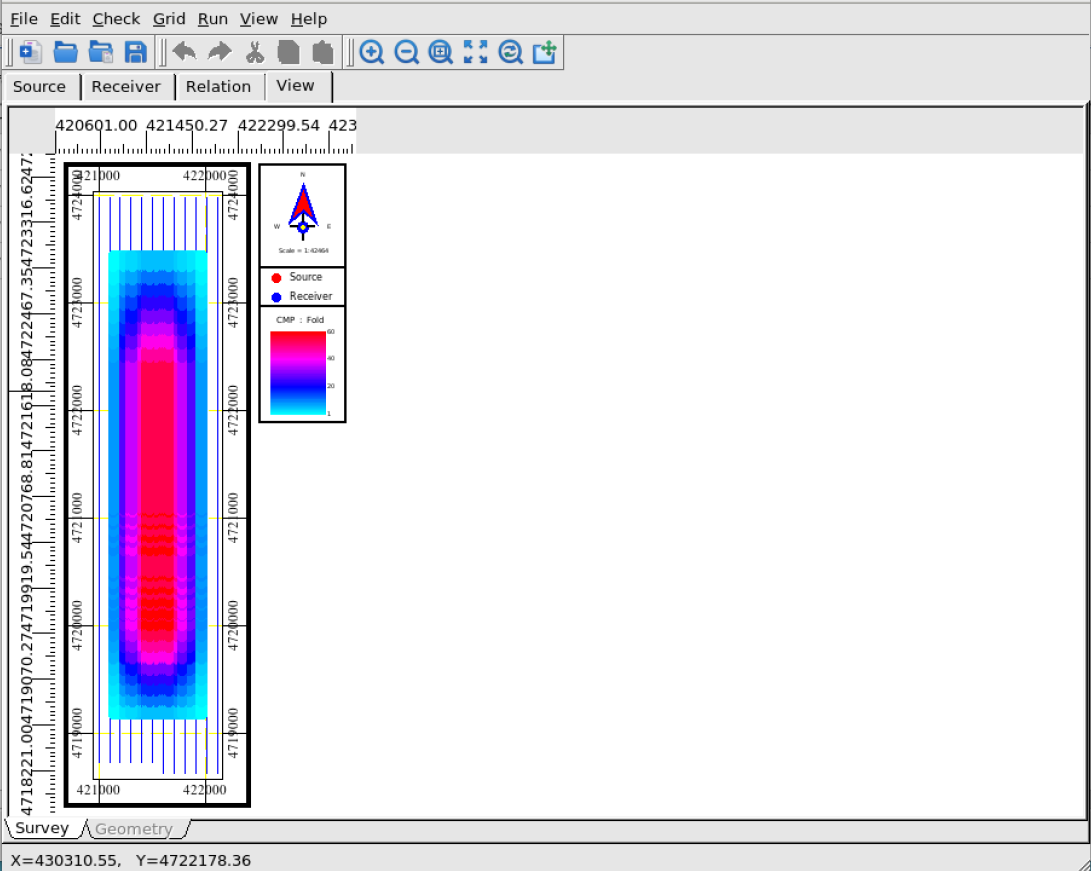

之后选择Run–>Bin–>OK，其数值会自动计算。运行完后结果如下。 SPS_4.png SPS_5.png

选择File–>Project–>Seismic Data，可以选择需要更新或删除的地震数据中已有的观测系统信息。其中Clear Geometry为删除数据库内已有的观测系统信息（含炮点、检波点、CMP点及CCP点的信息）：若选在工区上，则删除该工区内所有信息；若选在测线上，则删除该条测线内信息。该项功能一般用于观测系统重置的情况。

然后选择Run–>Update–>OK进行数据更新，其数值同样会自动计算。（更新前需要选中被更新的Project） SPS_6.png

其他

  • Gridding

    • 在创建工区网格Gridding时，三维情况下，工区网格只能定义一个网格，且将网格信息保存在数据库，网格定义时需要将工区边界束线的SPS文件同时加载，或者加载工区全部SPS文件进行三维网格定义，完成网格定义后，可以在主控工具栏base map上进行查看。二维情况则需要每条测线定义网格。

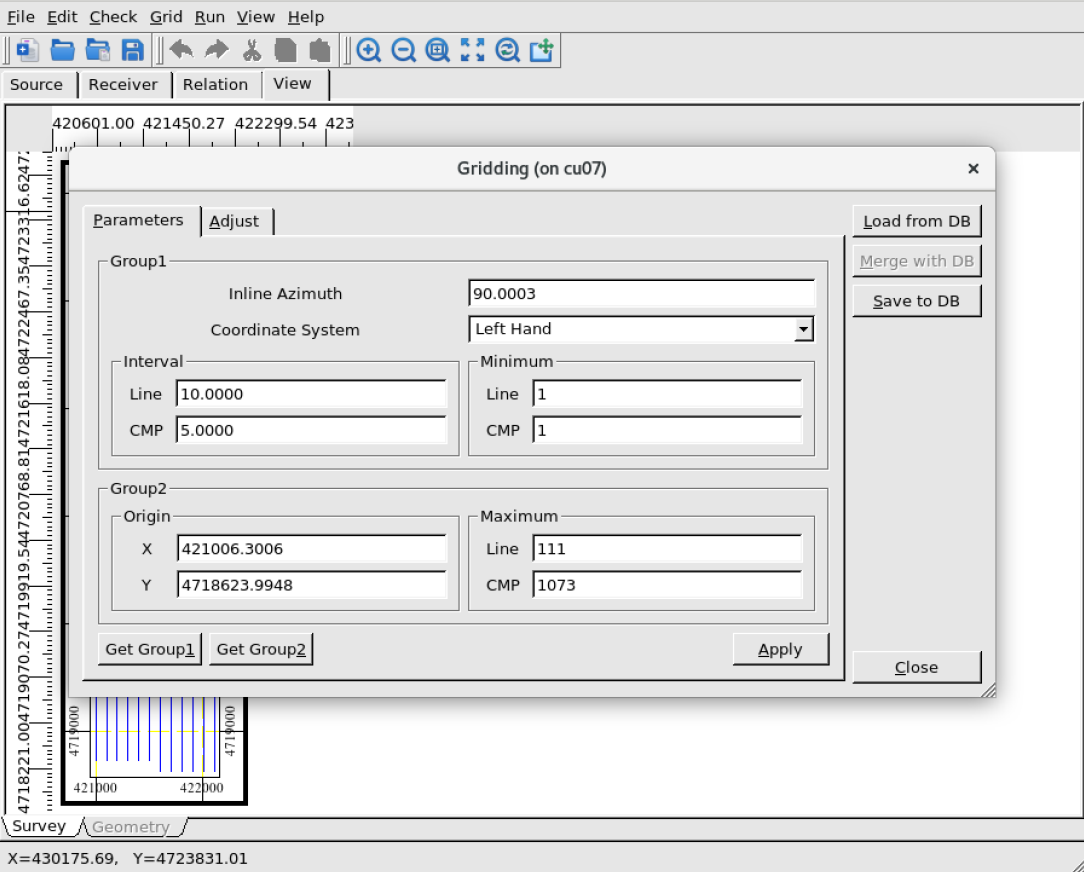

    • Gridding窗口中，Inline Azimuth测线方位角（角度），Inline线与正东方向的夹角，该参数由程序自动计算得到。Coordinate System坐标系统，左手系或右手系（请参考手册）。Interval：间隔，单位为m，Line线距和CMP点距，该参数由程序自动计算，需要检查与观测系统设计是否相符。
    • 检查Group1的参数无误后，点击Get Group2根据第一组参数计算出第二组参数。通过Apply 绘制出网格。也可以通过Load from DB 从数据库获得网格信息（数据库里已经有网格信息情况下使用）。Apply之后，一般情况下，网格大小合适，不需要进行调整，特殊情况，可以通过Adjust进行网格调整，调整网格原点位置，使炮检中点尽量分布在网格中心位置。然后，Save to DB将已绘制的网格的参数存入数据库。Merge with DB参数是合并数据库已有网格和当前网格，合并后的网格置为当前网格，数据库网格不变（仅当三维工区时显示）。
    • 如果给定的CMP间距在网格定义时不合适，造成同一个网格里面有两组炮检中心点，此时该网格需要重新定义，需要重新回到网格定义界面。

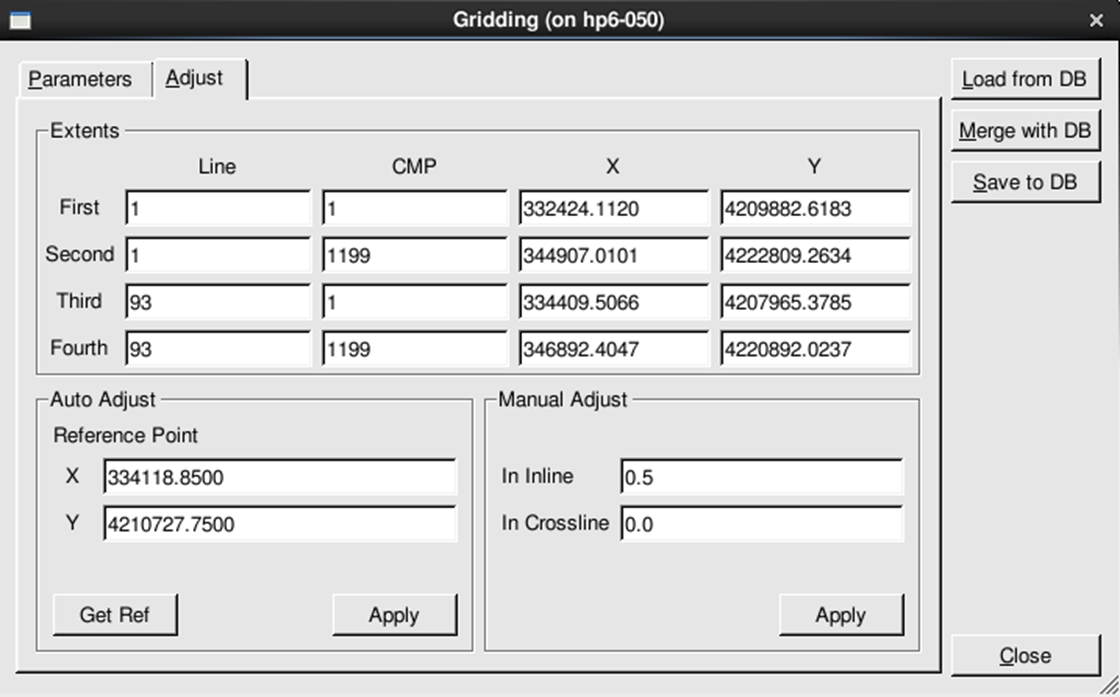

    • 有的时候如果炮检中心点不在网格中心位置，此时可以适当调整网格位置，调整方法分为自动调整和手动调整两种方式。如图手动调整0.5面元，网格调整正确后点击Apply, 再点击save to DB,将网格信息存入到数据库中。 SPS_7.png
  • Run
    • Bin…计算共中心点面元
    • Update…更新地震数据卷头、头块，输出炮点、检波点、CMP点信息到数据库。

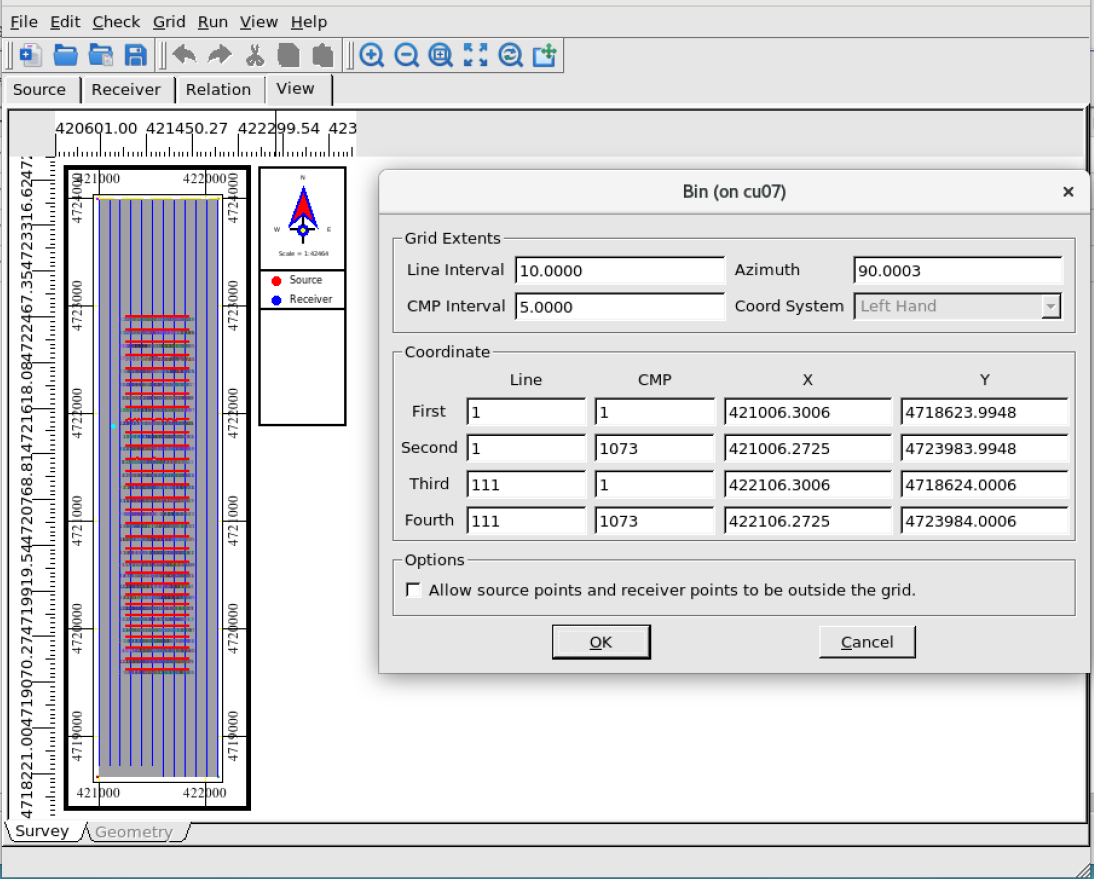

    • 点击Run 选择bin,自动从库里得到四点坐标，选择OK 得到CMP面元图。

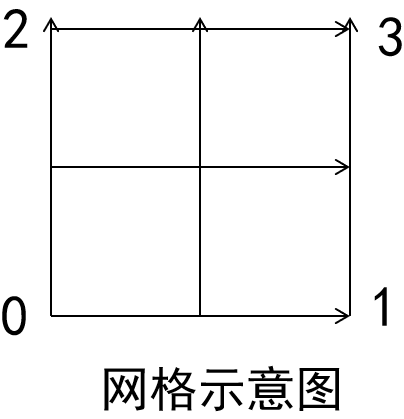

    • 网格的四角顶点标记为0、1、2、3：0->1为Inline；方向0->2 Crossline方向。 SPS_8.png

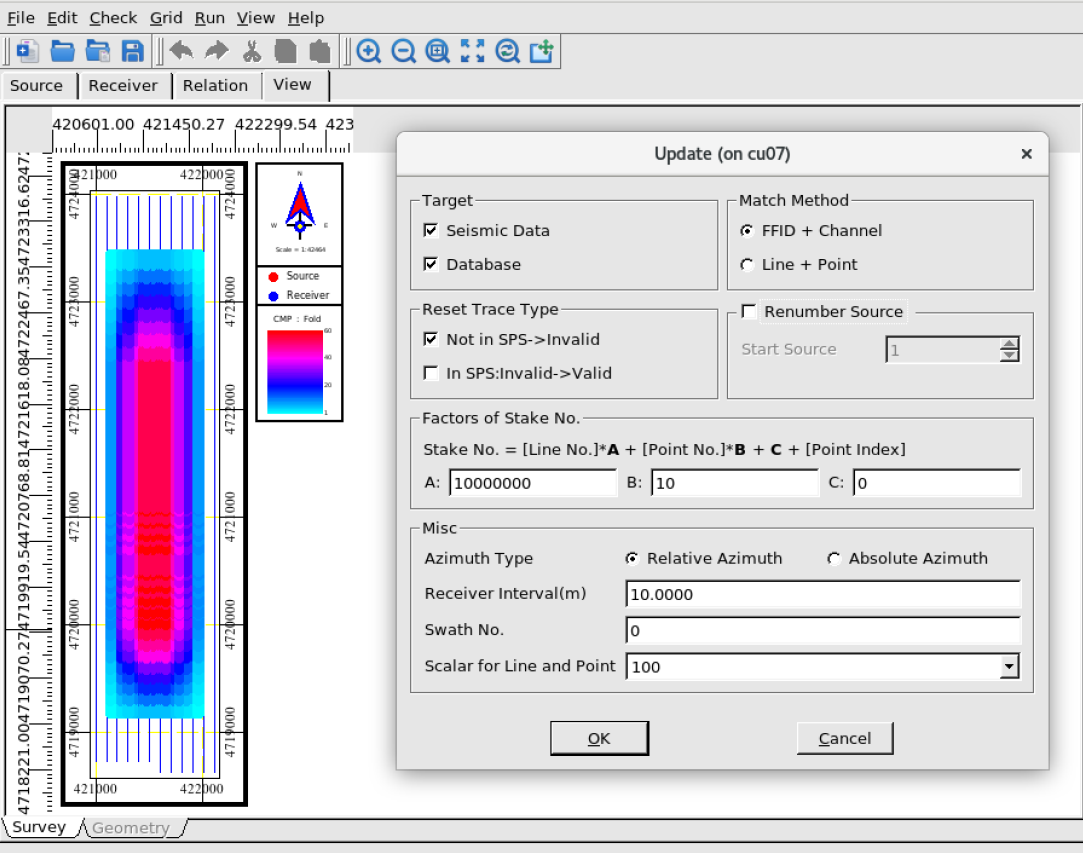

  • Update
    • Target 更新内容
    • Seismic Data 开关按钮，选中表明将要对地震数据头块进行更新。
    • Database 开关按钮，选中表明将要把炮点、检波点、CMP等信息写入数据库中。
    • Match Method 更新地震数据时，SPS文件和道头的炮检点的匹配方法.
    • FFID+Channel 按野外文件号和通道号匹配
    • Line+Point 按线号和点号匹配（仅供导航及海上数据使用）
    • Reset Trace Type(H64) 更新地震数据时，是否重置地震道类型（H64）
    • Not in SPS->Invalid 若地震道炮检点不在SPS文件中，则置为无效道
    • In SPS:Invalid->Valid 若无效地震道的炮检点在SPS文件中，则置为有效道。
    • Renumber Source 是否重置炮号。若选中，则按照炮线号、桩号顺序对地震数据中的炮号（H89）重新顺序编号。
    • Start Source 重置炮号时采用的起始炮号（二维测线时使用）勾选RenumberSource 选项时才有效
